GP2D12红外测距模组

  • 商品编号:1216029
  • 商品重量:20.000 克(g)
  • 货  号:GP2D12
  • 品  牌:SHARP
  • 计量单位:
  • 所得积分:8
  • 模组类型: 距离测量
  • 市场价: ¥118.00
  • 销售价: ¥88.00
  • 节省: ¥30.00
购买数量:
  (库存98)

1.描述Description:

    GP2D12是夏普的一款距离测量传感器模块。它由PSD(position sensitive detector) 和IRED (infrared emitting diode) 以及信号处理电路三部分组成。由于采用了三角测量方法,被测物体的材质、环境温度以及测量时间都不会影响传感器的测量精度。传感器输出电压值对应探测的距离。通过测量电压值就可以得出所探测物体的距离,所以这款传感器可以用于距离测量、避障等场合。

2、规格Specifications:

1. 距离测量范围:10 to 80 cm
2. 信号输出类型:电压模拟信号
3. 模组最大尺寸:44.5×18.9×13.5 mm
5. 模组功耗: 标称值33 mA
6. 供电电压:4.5 to 5.5 V

3、图片Pictures:

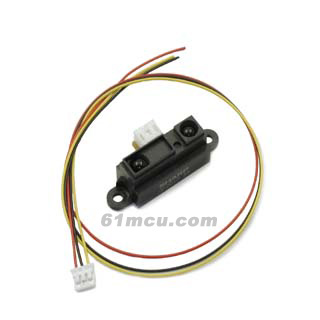

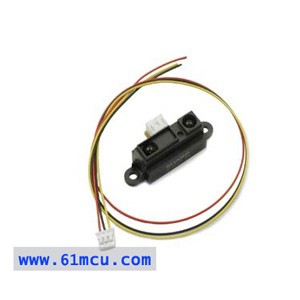

Figure 1:GP2D12 带线

4、资源Resources:

    1) 《GP2D12测距传感器使用说明书》               1.1MB      双击打开
    2) 《GP2D12测距传感器DATASHEET》               63.7KB     双击打开



5、常见问题FAQs:

    问:什么三角法测距?
    答:请参考技术论坛:http://www.61mcu.com/bbs/dispbbs.asp?boardid=12&Id=312

    问:这个传感器如何接线?

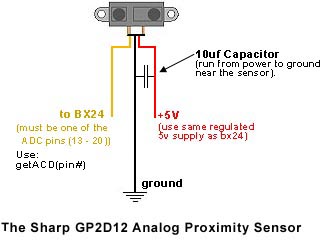

    答:请看描述中的接线图;或到技术论坛查看:http://www.61mcu.com/bbs/dispbbs.asp?boardid=12&Id=124

6、备注Notes:

    公司网站、商城的产品和文档版权所有,未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料。

销售记录
买家 购买价 购买数量 购买时间
lhb*** 88.000 2 2013-05-06
截至今日, 累计成交1
提问
非会员顾客 说: 12-05-26 09:36
请问这款红外传感器的测量精度是多少?
回答
管理员[客服007]  回复: 12-05-26 14:08
这个是模拟输出,理论上,AD转换的精度越高输出的精度也越高。但实际测试中,重复精度能达到1厘米。再小就没意义了。
提问
非会员顾客 说: 12-02-15 14:37
你好,请问GP2D12的测量精度和分辨率分别是多少?谢谢!能不能精确到1mm或以下,有没有较高分辨率的测距模块?
回答
管理员[客服007]  回复: 12-02-16 08:56
GP2D12是模拟电压输出,理论上测量精度和AD转换精度有关系。但由于有测量误差,所以GP2D12的测量精度一般在1cm或以上。达不到您要求的1mm。建议使用激光测距试试。
提问
非会员顾客 说: 11-11-09 23:33
您好,请问这个可以用在微型飞行器避障吗?
回答
管理员[客服007]  回复: 11-11-10 18:00
您好,这款传感器和微型飞行器比起来,似乎体积较大,检测距离较短。不太适合高速运动场合。 建议选择检测距离更远的传感器来使用。
