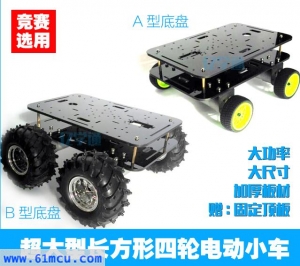

长方形四轮电动小车底盘

这是一款超大型,大功率竞赛用底盘

  • 商品编号:2101072
  • 货  号:HLR-4WD-65
  • 品  牌:HLR
  • 计量单位:
  • 所得积分:29
  • 底盘规格: 四轮
  • 驱动方式: 四驱
  • 马达类型: 直流减速电机
  • 市场价: ¥0.00
  • 销售价: ¥298.00-¥498.00
可选驱动可选 1-2 件
配件价格:¥35.00 数量: 您可以单把独这个商品加入购物车
配件总价:
类型 测速传感器 货号 价格
A型底盘-65轮子 无编码器 HLR-4WD-65 ¥298.00
A型底盘-65轮子 两路100线编码器 HLR-4WD-65EN2 ¥368.00
A型底盘-65轮子 四路100线编码器 HLR-4WD-65EN4 ¥438.00
B型底盘-120轮子 无编码器 HLR-4WD-120 ¥358.00
B型底盘-120轮子 两路100线编码器 HLR-4WD-120-EN2 ¥428.00
B型底盘-120轮子 四路100线编码器 HLR-4WD-120-EN4 ¥498.00

特别说明:

这款竞赛用小车底盘,共有两个规格:A型底盘和B型底盘。区别主要是使用车轮不同。

  • A型底盘:使用直径65mm橡胶车轮,型号:HLR-4WD-65。
  • B型底盘:使用直径120mm橡胶车轮,型号:HLR-4WD-120。

备注:A型小直径车轮底盘,优势是载重大,控制精准。B型大直径车轮底盘,优势越障能力强,跑的快。


电机升级说明:

销售底盘默认为不带编码器的直流减速电机。如果需要编码器,可以为电机升级100线AB两相编码器,选择带编码器的选项即可。可以选择每侧电机只安装一个编码器,也可以选择所有电机都安装编码器。


产品简介:

这款底盘是在原来的AGV底盘的缩小版。把底盘的外形尺寸做了缩小,但所使用的大功率电机做了保留。这使得这款底盘在动力方面,非常强劲。金属减速箱,大功率37直流电机,使得输出扭矩和转速都非常稳定。在开环模式下,四个电机的转速差<1%。保持了一个非常高的精度。

电机使用3毫米加厚型铝合金电机支架和主板连接。相对于2mm的电机支架,加厚的支架可以在大负载的情况下,保持车体稳定,不变形。
固定电机的主板(尺寸:28*18cm)为厚度5mm的进口亚克力板材。激光切割,尺寸、孔位精准。

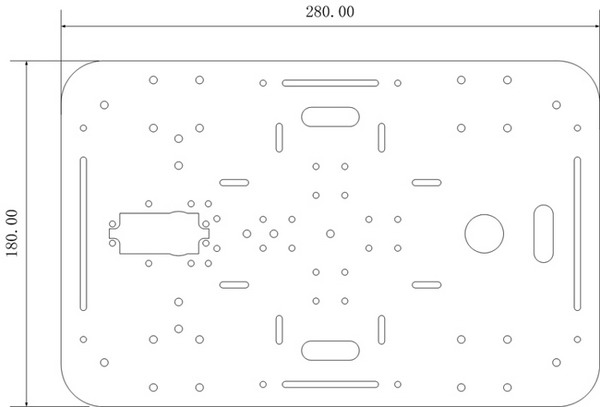

小车主板尺寸和孔位图,厚度5mm



赠送顶板尺寸和孔位图,厚度5mm

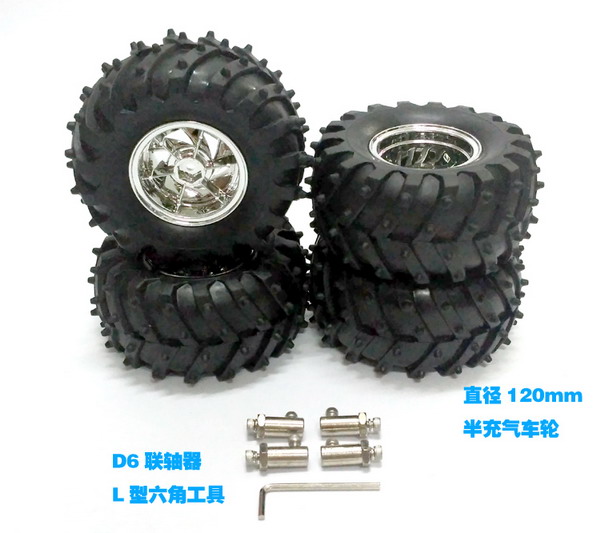

为了用户的不同需求,我们为这款底盘提供了两款车轮:65mm和120mm,见下图:

规格参数:

  • 转速:150rpm

  • 扭矩:3Kg`cm

  • 额定电压:6V

  • 电压范围:6-9V

  • 堵转电流:2.5A

  • 功率:15W

  • 行驶速度:A款底盘<50cm/s,B款底盘<95cm/s(在6V额定电压下测量)

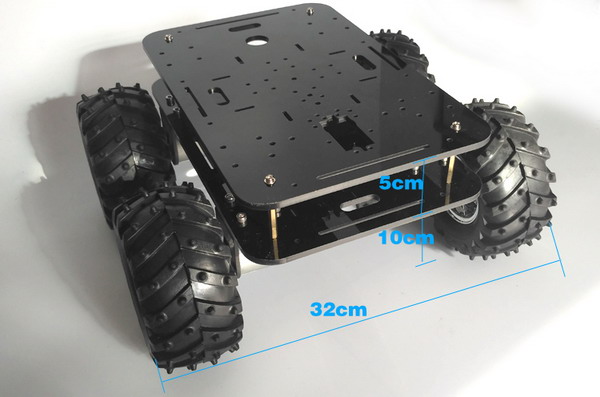

  • 整体尺寸(长宽高):A型底盘:28*26*12cm;B型底盘:28*32*15cm

  • 底盘重量:A型底盘:1.7Kg;B型底盘:重量:2.3Kg。

  • 载重:A型底盘:<10kg;B型底盘:<6Kg。


产品图片:

带编码器的电机实物图

编码器示波器侧视图
