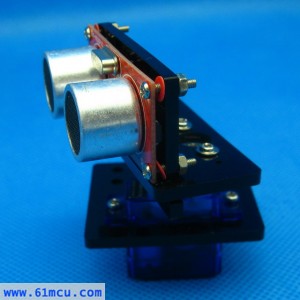

查看大图

简易超声波云台套件

  • 商品编号:1219105
  • 商品重量:50.000 克(g)
  • 货  号:ULT-CH01
  • 品  牌:亿学通
  • 计量单位:
  • 所得积分:3
  • 模组类型: 距离测量
  • 市场价: ¥45.60
  • 销售价: ¥38.00
  • 节省: ¥7.60
购买数量:
  (库存9999+)
配件可选 1 件
原价格:¥68.00
配件价格:¥58.00
数量: 您可以单把独这个商品加入购物车
配件总价:

产品前言:

这两年中国的预警机(又叫争气机)技术突飞猛进,实现了技术的跨越。王小谟院士让全中国人都扬眉吐气。言归正传,如果我们仔细看一下预警机,那个背上的大盘子,绝对是不会忽视的地方。那里面安装的是就是预警雷达。最早的预警机雷达都是旋转的。可以360°搜索目标。(当然中国的技术非常先进,用的是相控阵雷达,不需要再做机械旋转,所以中国预警机的大盘子是固定的)

通过以上的话题,引出了我们今天的主角:超声波云台。有时候为了节省成本,或节省体积,本来需要多个测距传感器完成的工作,使用一个测距传感器就可以胜任。这中间就用到了”旋转云台“。这个功能和早期预警机功能是一样的。所以使用”超声波云台“来掌握动态测距技术,对我们的学习和设计都有很大的帮助。

产品简介:

这是机械工程师巧妙利用平面材料组合,设计而成的一款超声波云台(用户也可固定小型摄像头、激光管等其他需要水平移动的物体)水平旋转舵机由超音速原厂供货,质量更有保证,成本也更低。我们希望能用这样一款功能齐备,高性价比的产品,去替代那些动辄几百元的云台。让更多的人掌握这个技术。

特别说明:超声波云台套件不包含超声波模组,有需要的客户,可以单独购买。


产品参数:

  • 舵机重量:9g
  • 舵机尺寸:22.3*11.8*26.3
  • 舵机速度:0.12sec/60degree at(4.8V) / 0.1sec/60degree at(6V)
  • 舵机扭力:1.3kg.cm.at(4.8V) / 1.5kg.cm.at(6V)
  • 工作电压:4.8V-6V

Specification

(Specifications are subjected to change without notice.)

Wire
(cm)

Size (MM)

Weight

4.8V

6.0V

Speed

Torque

Speed

Torque

A

B

C

D

E

g

oz

sec/60o

kg-cm

oz-in

sec/60o

kg-cm

oz-in

18.0

22.3

11.8

26.3

9.0

0.12

1.3

 0.1

1.5

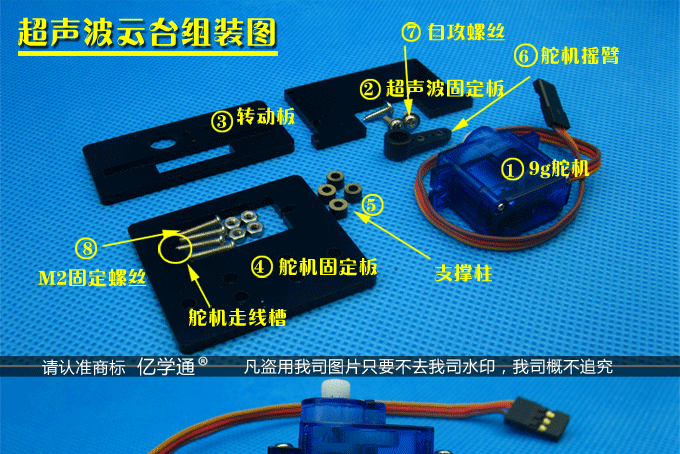

产品清单:

  • 9g 加厚超音速舵机             1只;
  • 舵机配套摇臂及自攻螺丝     1套;
  • 舵机固定件                         1块;
  • 超声波固定件                      2块;
  • M2*10 固定螺丝及螺母       6套;
  • M2*3超声波模组支撑垫       6只;

产品视频:

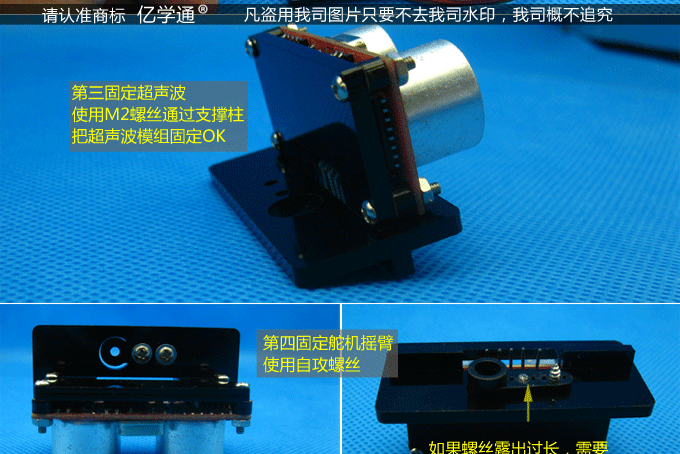

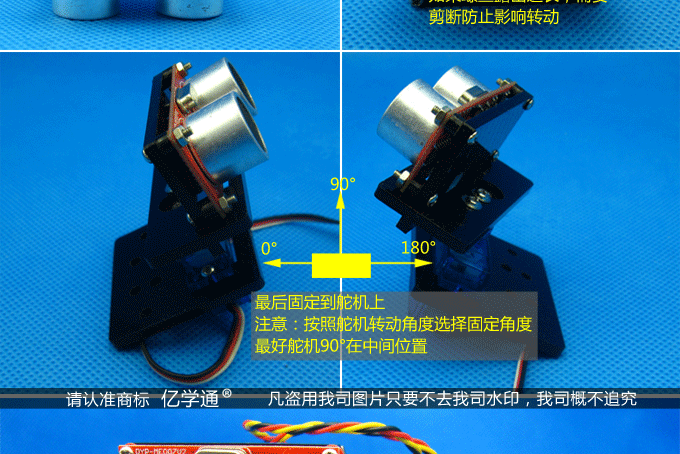

产品图片:

应用领域:

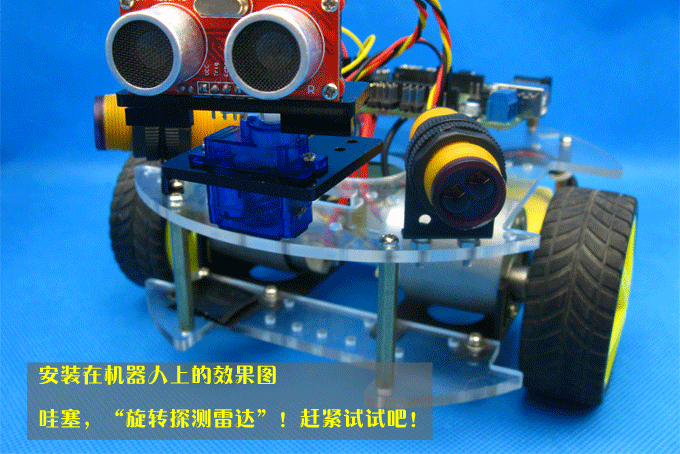

  •  机器人/智能车距离检测;

  • 机器人/智能车障碍物检测;

  • 电子创新DIY应用;

  • 其他机器人类产品制作场合。

销售记录
买家 购买价 购买数量 购买时间
don*** 38.000 15 2017-11-03
截至今日, 累计成交1
提问
非会员顾客 说: 13-12-17 20:44
你好,这个云台工作电压是多少?需要电机驱动吗?51单片机能不能用?我是做毕业设计的。
回答
管理员[客服007]  回复: 13-12-18 08:04
您好,云台使用的是舵机,工作电压为:4.8-6V。由于本舵机工作电流比较小,可以直接使用电路板电源。任何单片机都可以控制。不需要驱动,只需要电源,GND和控制信号。通过控制信号的PWM值来控制舵机转动角度。舵机的转动角度一般是0-180°。希望能对您有帮助。
提问
非会员顾客 说: 13-11-08 09:40
请问这个价格包含超声波传感器吗?
回答
管理员[客服007]  回复: 13-11-08 13:02
您好,这个价格是超声波云台的价格,内容包括:旋转舵机、机械固定件及螺丝。 超声波传感器,需要用户另行采购。 更多问题,请联系:010-62669059 或邮箱:fae@61mcu.com
