IIC接口超声波测距模组

  • 商品编号:1216065
  • 商品重量:11.000 克(g)
  • 货  号:N-KS101B
  • 品  牌:亿学通
  • 计量单位:
  • 所得积分:16
  • 模组类型: 距离测量
  • 市场价: ¥201.60
  • 销售价: ¥168.00
  • 节省: ¥33.60
购买数量:
  (库存9999+)

简介:

    IIC接口超声波测距模组(型号:N-KS101B)是基于PIC单片机而设计一款超声波测距模块。为保证测量的精确,增加了温度模块DS18B20,用户可针对使用环境进行误差修正;光敏传感器可以完成光强的检测,扩展了超声波的功能。为适应低功耗应用,模组还增加了休眠唤醒功能。IIC接口的应用,可以方便用户使用最少的IO口扩展多个超声波模组(2个IO口可以连接20个超声波模组)

    专利技术的使用,使得这款具有测距远(1cm~650cm)、精度高(最高可达1mm)、接口简单(仅用到两个IO)等优点。非常适合用于机器人、智能车、工业测距等诸多场合。

规格:

  • 包含实时温度补偿的距离探测,高探测精度;
  • 采用专利技术的探测模式,探测范围1cm~650cm(KS103/KS103S探测范围1cm~550cm);
  • 探测频率可达500Hz,即每秒可探测500次;
  • 使用I2C接口与主机通信,自动响应主机的I2C控制指令;
  • 共20个可修改的I2C地址,范围为0xd0 ~ 0xfe (0xf0,0xf2,0xf4,0xf6除外);
  • 支持0x00广播地址(KS103/KS103S不支持);
  • 83ms快速、高精度的温度探测,随时感知环境精确温度;
  • 5s未收到I2C控制指令自动进入uA级休眠,并可随时被主机I2C控制指令唤醒;
  • 短距探测量程由10cm、20cm、……、至470cm,满足快速近距探测;
  • 1ms快速光强探测,即时探测实时光强;
  • 使用工业级配置,工作温度 (-30℃~+85℃)(KS103/KS103S工作温度0-70℃);
  • 宽工作电压范围 (3.0V~5.5V);
  • 采用独特的可调滤波降噪技术,电源电压受干扰或噪音较大时,仍可正常工作

参数:

  • 尺寸:50mm×24mm×17mm
  • 电压:3.0V~5.5VDC;
  • 电流1.6-2.7mA@5.0V, typical
  • 最大电流:10.6mA@5.0V, typical
  • SIG:TTL电平(已加上拉电阻,可直接连接单片机IO)
  • 休眠:500uA@5.0V, typical。

产品照片:

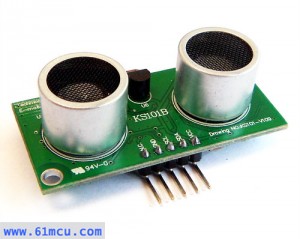

figure1:N-KS101B超声波模组整体图



figure2:通过IIC总线实现多路检测

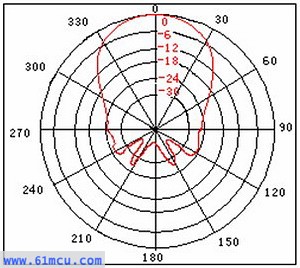

figure3:N-KS101B超声波模组发散角


video1:超声波测距演示                              video2:多组超声波测距功能演示

应用资料:

KS101B超声波测距模组使用手册.pdf

大小:440KB

上传日期:2011.06.01

资料
简介

主要介绍了超声波模组N-KS101B的参数、规格、指令、使用方法等等。



KS101B超声波模组参考代码.rar

大小:5KB

上传日期:2011.06.01

资料
简介

主要介绍了51单片机/PIC单片机,模拟I2C与KS101B进行连接测试的程序代码;语言:C语言;仅供参考。



备注:
公司网站、商城的产品和文档版权所有,未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料

销售记录
买家 购买价 购买数量 购买时间
lhb*** 168.000 2 2013-05-06
Tim*** 168.000 1 2012-05-14
大*** 168.000 2 2012-03-05
截至今日, 累计成交3
提问
非会员顾客 说: 15-04-22 15:34
能否定制工业级的超声波模块?
回答
管理员[客服007]  回复: 15-04-23 11:54
您好,您浏览的这款超声波传感器,就是工业级的。
提问
非会员顾客 说: 12-06-28 14:15
设备很好,发货很快
回答
管理员[客服007]  回复: 12-06-28 14:33
现在N-KS101已经升级为N-KS103B,性能更好,价格保持不变。
